Den ultimata guiden till Caterpillars skoptänder och deras typer och användningsområden

Att välja rätt CAT-skoptand är avgörande för driftseffektiviteten. Korrekt val av CAT-skoptand ökar produktiviteten avsevärt och minskar driftskostnaderna; ett nytt Cat-system sänker timkostnaden med 39 %. Detta val har också en direkt koppling till utrustningens livslängd. Den här guiden utforskarFörklaring av CAT-skoptänder, hjälper till medgrävmaskinens tandklassificering.

Viktiga slutsatser

• Att välja rätt Caterpillar-skoptandförbättrar arbetseffektiviteten och sparar pengar.
• Olika typer av skoptänder finns för olika jobb, som att gräva i mjuk jord eller bryta hård sten.
• Regelbundna kontroller och korrekt skötsel av dina hinktänderfå dem att hålla längreoch se till att din maskin fungerar bra.

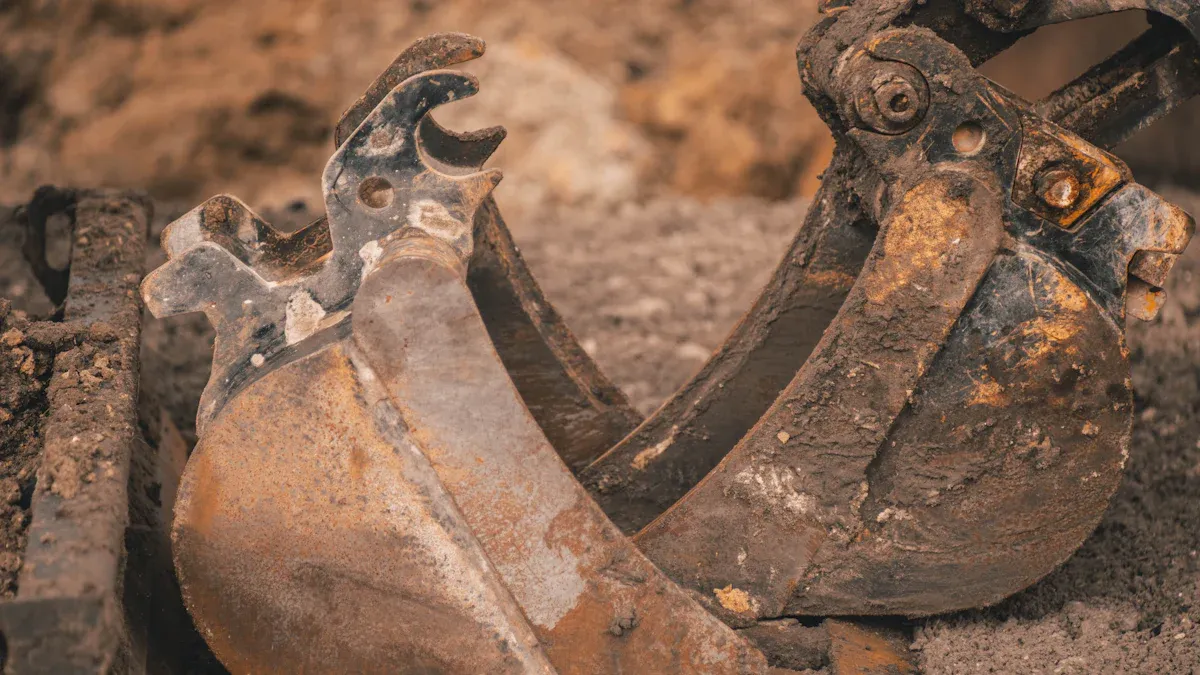

Förstå Caterpillars skoptändersystem

Olika Caterpillar-skoptändersystem finns. Var och en erbjuder unika fördelar för olika uppgifter. Förare förstår dessa system för attvälj det bästa alternativet.

Pin-on CAT-skoptandsystem

Pin-on-system är vanliga. De använder en enkel design för fastsättning. Ett typiskt Pin-on CAT-skoptandsystem inkluderar en tand, en stift och en hållare. Vissa system har en tandlåsstift, en låsstiftbricka och en rullstift. Dessa komponenter fäster tanden vid adaptern. Denna design möjliggör enkelt byte.

Svetsbara CAT-skoptandsystem

Svetssystem ger en stark, permanent anslutning. Arbetarna svetsar adaptern direkt på skopans kant. Denna metod skapar en robust infästning. Dessa system är idealiska för tillämpningar som kräver maximal styrka under tuffa grävförhållanden.

Hammarlösa CAT-skoptandsystem (K-serien)

Hammarlösa system prioriterar säkerhet och användarvänlighet. Det hammarlösa stiftsystemet har integrerade fasthållningskomponenter. Denna design gör installationer och utbyten säkrare för grävmaskinens skopors tänder. Cat Advansys-systemet kan eftermonteras till K-serien. Det förenklar processen och kräver inga specialverktyg för snabb borttagning av spetsen.

Caterpillar J-serien CAT-skoptandssystem

J-serien har en mekanism för fasthållning av tänder på sidan. Denna design erbjuder utmärkt retention, hög prestanda och mångsidighet. Caterpillar har optimerat designen för förbättrad grävning. De tillverkade dessa tänder för längre livslängd. Systemet använder egenutvecklat värmebehandlat legerat stål. Detta material ger seghet och slagtålighet. Äkta Cat J-serieadaptrar säkerställer säker passform mellan tänder och tänder.

Cat Advansys CAT-skoptandadaptrar

Cat Advansys-adaptrar passar krävande högproduktionstillämpningar. De är effektiva för hjullastare och hydrauliska grävmaskiner. Dessa adaptrar fungerar med många skopor, inklusive grävskopor, lastare och gruvskopor. Deras design ökar produktiviteten.

Olika typer av CAT-skoptänder och deras tillämpningar

Olika projekt kräver specifika verktyg. Caterpillar erbjuder ett brett utbud av skoptänder. Varje tandtyp utmärker sig under specifika förhållanden och tillämpningar. Att förstå dessa skillnader hjälper förarevälj det bästa alternativetför deras arbete.

Standard CAT-skoptand för allmän grävning

Standard CAT-skoptanden uppfyller allmänna grävbehov. Den fungerar bra i vanliga jordförhållanden. Denna tand ger en bra balans mellan inträngning och livslängd. Förare använder den ofta för dagliga grävuppgifter. Den är ett mångsidigt val för många bygg- och schaktningsjobb.

Allmänt ändamål CAT-skoptand för blandade förhållanden

En CAT-skoptand för allmänt bruk hanterar blandade markförhållanden. Dess design ger bättre penetration än en standardtand. Den bibehåller också god slitstyrka. Denna tand är lämplig för projekt som involverar olika jordtyper, från mjuk jord till måttligt komprimerad mark. Den ger flexibilitet för olika arbetsplatser.

Slitstark CAT-skoptand för slipande material

En nötningsbeständig CAT-skoptand är avgörande för tuffa miljöer. Den motstår konstant friktion från tuffa material. Sammansättningen av skoptänder är avgörande för deras prestanda. Hårdare material erbjuder större styrka och motståndskraft mot slitage, nötning och stress. Innovationer inom materialvetenskap har lett till utvecklingen av skoptänder med starka material som segjärn. Detta material, i kombination med specialiserade tillverkningstekniker, motstår nötande förhållanden. Dessa förhållanden inkluderar arbete med sand, grus och sten.

Penetrations-CAT-skoptand för hård mark

En penetrerande CAT-skoptand utmärker sig i krävande terräng. Dess vassa design gör att den kan skära igenom tuffa ytor. Denna tand är idealisk för:

• Högpresterande, svårpenetrerande material
• Betong
• Sten
• Asfalt
• Komprimerad jord
• Klippig terräng
• Tät jord

Den fokuserar maskinens kraft till ett litet område. Denna åtgärd bryter effektivt upp hård mark.

Kraftig CAT-skoptand för tuffa applikationer

Kraftiga CAT-skoptänder är byggda för extrema förhållanden. De presterar bra i miljöer med hög stöt och kraftig nötning. Deras robusta konstruktion och överlägsna hårdhet gör att de tål upprepade slag och slipkrafter. Detta gör dem idealiska för krävande tillämpningar som stenbrytning och rivning. Till skillnad från standardtänder, som passar allmänna tillämpningar, erbjuder kraftiga tänder extrem hållbarhet i mycket nötande eller högstötande förhållanden.

Dessa tänder erbjuder betydande fördelar:

• Förlängd verktygslivslängd och skydd av viktiga maskinkomponenter resulterar i lägre driftskostnader.
• Optimerade spetsformer och starkare adapternosar ökar hållbarheten.
• Förenklade installations-/borttagningsprocesser minskar underhållstiden och ökar drifttiden.
• Cats kraftiga spetsar, tillverkade av slitstarkt material, kan fördubbla livslängden.

Bergmejsel CAT-skoptand för stenig terräng

En CAT-skoptand för bergmejsel är speciellt utformad för steniga miljöer. Dess robusta form ger utmärkt styrka och slagtålighet. Denna tand bryter och bänder effektivt igenom hårda bergformationer. Den är bäst lämpad för:

• Bergutgrävningar
• Brytning
• Hård, stenig jord
• Blandad sten och jord
• Stenigt material

Tiger CAT Skoptand för frusen mark och penetration

Tiger CAT-skoptänden har en vass, spetsig design. Denna design koncentrerar grävmaskinens kraft till en liten penetrationspunkt. Den bryter effektivt igenom kompakta material. Förare använder den ofta för att penetrera kompakt jord och lera. Den är speciellt utformad för att bryta igenom frusen mark. Den passar även för att gräva i hårda, kompakta material och gräva diken under tuffa förhållanden.

Denna tand erbjuder flera fördelar:

• Smal, spetsig spets för exceptionell penetration och effektivitet.
• Utmärker sig i tätt, kompakterat eller fruset material.
• Minskar belastningen på hydraulsystemet.
• Skär snabbare med mindre bränsleförbrukning.

Dess aggressiva, spetsiga design bryter igenom tuffa, kompakta jordar och material. Den är idealisk för svåra grävförhållanden som kräver en vassare och mer fokuserad spets. Denna design säkerställer effektiv penetration och minskar maskinbelastningen under tuffa förhållanden.

Twin Tiger Grävmaskin CAT Skoptand för Schaktgrävning

Den dubbla Tiger-grävmaskinen CAT-skoptänder är ett specialverktyg för schaktgrävning. Den har två vassa spetsar. Dessa spetsar skapar ett smalt, rent schakt. Designen minimerar motståndet, vilket möjliggör snabbare och mer exakt schaktgrävning. Den är idealisk för arbeten med allmännyttiga verktyg och rörledningsinstallationer.

Spade CAT-skoptand för finbearbetning och nivellering

En CAT-skoptand med spadetand har en bred, platt profil. Denna design gör den perfekt för finbearbetning och nivellering. Den skapar släta, jämna ytor. Operatörer använder den för återfyllning, spridning av material och finjustering av nivåer. Dess breda kant minimerar markstörningar.

Stubb CAT-skoptand för rötter och stenig jord

Stubb CAT-skoptandningen är ett specialverktyg för krävande mark. Den har en robust, ofta böjd design. Denna design hjälper den att riva igenom rötter och stenig jord. Den är effektiv för markröjning, stubbborttagning och uppbrytning av svår mark. Dess styrka gör att den klarar av betydande motstånd.

Fang CAT-skoptand för specifika grävbehov

En Fang CAT-skoptand erbjuder en unik design för specifika grävbehov. Den har ofta en aggressiv, spetsig form med extra skäreggar. Denna design förbättrar penetrations- och brytkraften. Operatörer använder den för specialiserade uppgifter som kräver extra skärkraft eller unikt markkontakt.

Att välja rätt CAT-skoptand för ditt projekt

Att välja rätt skoptandför en grävmaskin eller lastare påverkar projektets framgång avsevärt. Operatörer måste ta hänsyn till flera faktorer. Dessa faktorer säkerställer maximal effektivitet, produktivitet och kostnadsbesparingar.

Matcha CAT-skopans tänder till markförhållandena

Att anpassa skopans kuggar till markförhållandena är avgörande. Experter rekommenderar att man rådgör med Caterpillar Bucket Teeth-specialister. Dessa experter bedömer produktions- och kostnadsmål. De utvärderar även materialdensitet och egenskaper. Specialister identifierar skopans huvudsakliga tillämpning. De beaktar maskinens skick, matchar lastbilar med grävmaskinen och analyserar förarens kompetensnivåer. Detta hjälper dem att förfina sina rekommendationer.

Materialtypen som hanteras avgör tandens utformning. Till exempel fungerar universaltänder bra för jord. Stenpenetrationständer passar för stenig jord. Kraftiga tänder är bäst för slipande material som grus och asfalt. Olika tandkonfigurationer finns. Dessa inkluderar standardtänder (långa), penetrationständer (vassa och spetsiga) och abrasiva tänder (breda och plana). Varje konfiguration passar specifika uppgifter och materialmöten.

Markförhållandena är också mycket viktiga. Mjukare jordar gynnas av penetrerande tänder. Hårdare jordar eller stenig terräng kräver mer hållbara och slitstarka tänder och adaptrar. Utrustningens specifika användning, såsom grävning, schaktning eller lastning, påverkar tandkraven. Detta kräver tänder och adaptrar som matchar de primära uppgifterna.

• Materialtyp:Olika material behöver specifika penetrations- och slitageegenskaper. För slipande material som sand, kalksten eller vissa bergarter,specialiserade tanddesignererbjuda bättre prestanda och lång livslängd.
• Ansökan:Den primära tillämpningen, såsom allmän grävning, tung stenbrytning eller finjustering, hjälper till att begränsa tandalternativen.
• Tandkonfigurationer:Specifika tandtyper är utformade för olika tillstånd:
  • Grävmaskins slittänder: Dessa har extra slitmaterial för slipande förhållanden.
  • Lastarens slittänder: Dessa inkluderar ytterligare material på botten för ökad nötning.
  • Tänder för universalgrävmaskinsskopa: Detta är ett mångsidigt alternativ för varierande grävförhållanden. Den tål slipande material.
  • Grävmaskinens penetrationständer: Dessa kan gräva igenom slipande material. De rekommenderas dock generellt inte på grund av hög risk för brott i sådana tillämpningar.

Med tanke på maskinstorlek och grävmaskinsklass för CAT-skoptänder

Maskinstorlek och grävmaskinsklass påverkar direkt tandvalet. Större grävmaskiner och lastare genererar mer kraft. De kräver större, mer robusta tänder och adaptrar. Dessa tänder måste tåla större stötar och påfrestningar. Mindre maskiner, som minigrävmaskiner, använder lättare och smidigare tänder. Dessa tänder prioriterar precision och manövrerbarhet. Att matcha tandsystemet till maskinens effekt och vikt säkerställer optimal prestanda och förhindrar för tidigt slitage eller skador på utrustningen.

Optimera CAT-skoptänder för specifika projekttyper

Att optimera skoptanden för specifika projekttyper förbättrar effektiviteten. För schaktgrävning skapar en dubbeltigertand smala, rena snitt. En spadtand utmärker sig vid finbearbetning och nivellering, vilket ger släta ytor. Rivningsprojekt kräver kraftiga tänder eller bergmejseltänder. Dessa tänder tål hög stöt och bryter igenom tuffa material. Att välja rätt tand för jobbet minimerar slöseri med ansträngning och maximerar produktiviteten.

Utvärdering av fördelar med CAT-skopans tandform och design

Formen och designen på en skoptand erbjuder tydliga fördelar. En vass, spetsig penetrationstand koncentrerar kraften. Detta gör att den kan bryta igenom hård mark eller frusen jord. En bredare, plattare spadtand fördelar kraften. Detta gör den idealisk för att jämna ut och sprida material. Tigertänder, med sina aggressiva spetsar, utmärker sig i tuffa, kompakta förhållanden. Varje designfunktion tjänar ett specifikt syfte. Att förstå dessa fördelar hjälper operatörer att välja den mest effektiva tanden för sin uppgift.

Bedömning av kostnadseffektivitet och livslängd för CAT-skoptänder

Att bedöma kostnadseffektivitet och livslängd är avgörande för långsiktiga besparingar. Caterpillars skopaspecialist, Rick Verstegen, säger att rätt skopa på en hjullastare eller hydraulisk grävmaskin kan minska bränsleförbrukningen med upp till 15 % vid planlastning i stenbrottet. Detta sker genom optimal materialpenetration, effektiv lastning och maximal materialretention. Rob Godsell, Caterpillars GET-specialist, framhäver att Cat Advansys GET kan förlänga skopans spetslivslängd med upp till 30 % och adapterns livslängd med upp till 50 % jämfört med branschstandarder. Kontrollerade produktionsstudier av Caterpillar visade också att byte av skopans spetsprofiler på en Cat 980 hjullastare resulterade i att 6 % mer material per timme och 8 % mer material per liter förbränt bränsle flyttades.

Slitstarka Cat-grävverktyg (GET) är byggda för att hålla längre. De skyddar dyr utrustning och säkerställer maximal drifttid. Tillverkade av högkvalitativt, värmebehandlat stål, erbjuder dessa komponenter överlägsen hållbarhet och motståndskraft mot brott. Detta leder till betydande kostnadsbesparingar och långsiktig driftseffektivitet. Cat-skopans tänder och spetsar är konstruerade för självslipning. Detta bibehåller grävprestanda och förlänger livslängden. Äkta Cat-adaptrar minskar belastningen på skopan. Detta förhindrar kostsamma sprickor och fel. Det bidrar ytterligare till kostnadsbesparingar genom att undvika dyra reparationer och stillestånd. Cat-grävmaskinens tänder är kostnadseffektiva tack vare sin robusta konstruktion och långa livslängd. Detta hjälper till att minimera underhållskostnader och maximera lönsamheten över tid.

Viktigt underhåll för din CAT-skoptand

Korrekt underhåll förlänger livslängden på markbearbetningsverktyg. Det säkerställer också optimal prestanda. Operatörer måste följa viktiga rutiner för sin utrustning.

Regelbunden inspektion och slitageövervakning av CAT-skopans kugg

Regelbundna inspektioner förhindrar oväntade fel. Förare bör kontrollera åtdragningen av skopans tänder och stift var 40:e till 50:e arbetstimme. De måste också inspektera skopans tänder för skador var 50–100:e användningstimme. Utför dessa inspektioner efter var 50–100:e driftstimme eller när grävmaskinen arbetar i sträva miljöer. Detta hjälper till att identifiera slitagemönster tidigt.

Korrekt installationsteknik för CAT-skoptänder

Korrekt installation är avgörande för säkerhet och prestanda. Följ dessa steg för korrekt tandinstallation:

1. Ta bort befintliga tänder. Använd ett stiftborttagningsverktyg. Hamra in det i stiftet från retainersidan.
2. Ta bort tanden och rengör adaptern. Använd en stålborste för att rengöra smuts.
3. Sätt i hållaren. Placera den i hållarens urtag i adaptern.
4. Positionera tanden. Placera den på adaptern. Se till att retainern sitter på plats.
5. Sätt i stiftet. Sätt i den försänkta änden först. Tryck den genom tanden och adaptern från motsatt sida av hållaren.
6. Hamra stiftet. Hamra det tills det är i jämnhöjd med tandens ände.
7. Lås stiftet. Urtaget i stiftet låses då i hållaren.

Riktlinjer för snabba utbyten av slitna CAT-skoptänder

Snabbt utbyte förhindrar skador på skopan. Byte sker vanligtvis var 500:e–1 000:e timme. Slitna tänder minskar gräveffektiviteten. De ökar också bränsleförbrukningen. Byt ut tänderna innan de slits utöver rekommenderade gränser.

Bästa praxis för förvaring och hantering av CAT-skoptänder

Korrekt förvaring skyddar nya och begagnade tänder. Förvara hinktänder på rätt sätt när de inte används för att förhindra skador. Förvara dem på en torr och skyddad plats. Skydda dem från regn och fukt för att förhindra rost och korrosion. Använd lämplig lyftutrustning vid hantering för att undvika att tappa eller stöta mot dem. Detta säkerställer varje tänders livslängd.CAT-skoptand.

Maximera prestanda och minimera stilleståndstid med CAT-skoptänder

Matcha CAT-skoptänder till specifika uppgifter för effektivitet

Att matcha skopans tänder till specifika uppgifter förbättrar driftseffektiviteten avsevärt. Operatörer måste ta hänsyn till styrka, penetration och livslängd för optimal prestanda.Caterpillar erbjuder olika Advansys™-skopspetsar, inklusive universal-, penetrations- och penetrationsplus-spetsar. Dessa spetsar självslipas när de slits. Specialiserade krav kan kräva spetsar med spets, dubbel spets eller breda spetsar. Cats kraftiga spetsar använder slitstarkt material. Denna svetsprocess fördubblar livslängden, vilket säkerställer effektivitet i krävande förhållanden.

Att matcha redskap, som skopans tänder, med grävmaskinens hydraulsystem och effekt är avgörande. Detta säkerställer optimerad prestanda. Det minskar också maskinslitage och bränslekostnader. Att använda redskap av rätt storlek är viktigt. Tänk på materialdensitet och maximal räckvidd. Detta säkerställer att redskapet hanterar jobbet effektivt. Denna strategiska matchning möjliggör snabbare slutförande av uppgifter, vilket sparar tid och pengar.

Förstå slitagemönster på din CAT-skoptand

Att förstå slitagemönster hjälper till att förutsäga underhållsbehov. Olika typer av slitage påverkar skopans tänder. Slitage uppstår när hårda partiklar skaver mot tänderna. Detta är vanligt i sandiga miljöer. Stötslitage är ett resultat av upprepade slag. Detta leder till flisning i steniga förhållanden. Utmattningsslitage uppstår på grund av kontinuerliga spänningsvariationer. Detta orsakar mikroskopiska sprickor. Korrosionsslitage involverar kemiska reaktioner. Detta bryter ner material i sura förhållanden. Erosionsslitage uppstår när vätskeburna partiklar träffar ytan. Detta är typiskt vid muddring.

Inverkan av CAT-skopans kuggtillstånd på bränsleeffektiviteten

Tillståndet på CAT-skopans tänder påverkar direkt bränsleeffektiviteten. Slitna tänder kräver mer kraft för att penetrera materialet. Detta ökar bränsleförbrukningen. Vassa, korrekt anpassade tänder skär igenom material med mindre ansträngning. Detta minskar belastningen på motorn. Optimalt tandskick leder till snabbare slutförande av arbetet. Detta sparar också bränsle. Att bibehålla gott tandskick bidrar till att minska de totala driftskostnaderna.

Säkerhetsöverväganden vid byte av CAT-skoptänder

Säkerhet är av största vikt vid byte av skoptänder. Gör först en riskbedömning. Identifiera faror och utvärdera riskerna. Implementera kontrollåtgärder. Använd alltid personlig skyddsutrustning (PPE). Detta inkluderar skyddshandskar, skyddsglasögon, stålkåpor och långärmade skjortor. Följ en spärrprocedur för att förhindra att maskinen startar. Om spärr inte är möjlig, märk ut maskinen. Ta ur nycklarna, tejpa fast tändningslåset och sätt upp skylten "UNDERHÅLL PÅGÅR – ANVÄND EJ". Placera skopan säkert. Håll den parallell med marken och tom. Se till att adaptrar är lättåtkomliga. Undvik att arbeta under skopan. Använd pallbockar eller träklossar som sekundärt skopstöd. Detta förhindrar kläm- eller krosshändelser. Var medveten om vanliga arbetsmiljörisker. Dessa inkluderar klämskador från maskiner, klämskador från delar och stötar från slägga. Följ specifika borttagnings- och installationsprocedurer för olika skoptandssystem.

Ett välgrundat val av CAT-skoptänder är avgörande. Det påverkar direkt den operativa framgången. Noggrant underhåll och snabba utbyten ger betydande fördelar. Dessa metoder säkerställer optimal utrustningsprestanda. De förlänger också maskinernas livslängd.
